三相380V電壓三角形接線電機，其接線盒內的六根線比較散亂，沒有標記，需要重新連接成三角形接線；

具體操作步驟如下：

(1)首先用指針式萬用表測量電機三個繞組的電阻。也就是說；萬用表的兩個探針測試六個螺紋中的任意兩個，如果萬用表指針向右擺動(即電阻值小)；意思是同一個繞組。測試完同一個繞組后，將這個繞組的一端編碼為1號，另一端編碼為4號，測試完一個繞組后，可以用同樣的測試方法測試剩下的四個線程來測試第二個繞組。測試第二個繞組后，將其兩個螺紋的任一端編碼為2號，另一端編碼為5號，并將剩余的兩個螺紋作為同一繞組進行測試。

指針萬用表如下圖所示；

(2)將上述測試的三個繞組的1、2、3號端子并聯，4、5、6號端子并聯，然后用指針式萬用表撥到mA位置。將1、2、3號端子分別與4、5、6號端子連接，如果此時指針式萬用表的指針沒有擺動，用手轉動電機的轉子；即三個繞組首尾一致(正確)，如果指針式萬用表指針擺動；說明三個繞組的末端不同(不正確)，如果出現后一種現象；需要切換三個繞組中的1號線和4號線，標簽要重新切換測試(切換后1號線、2號線和3號線并聯)。如果開關和以前一樣；然后，需要將之前切換的線頭切換回來(標簽也要切換回來)，然后再切換另一個繞組的2號和5號標簽(切換后打標頭的標簽也要切換)。使用上述測試方法，直到1、2、3號線并聯，4、5、6號線并聯，萬用表的兩個表筆并聯在三個繞組的兩端。

(3)連接1號和6號螺紋，2號和4號螺紋，3號和5號螺紋就是將電機連接成三角形連接。

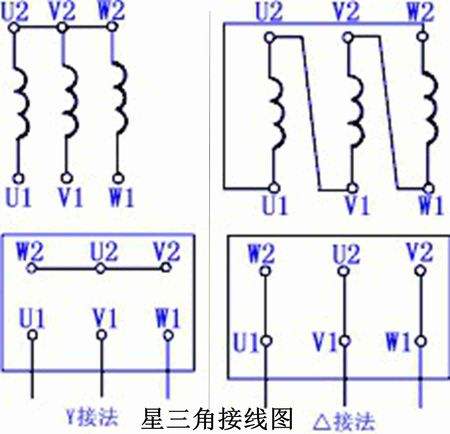

平行三角形連接后的接線盒如下：
