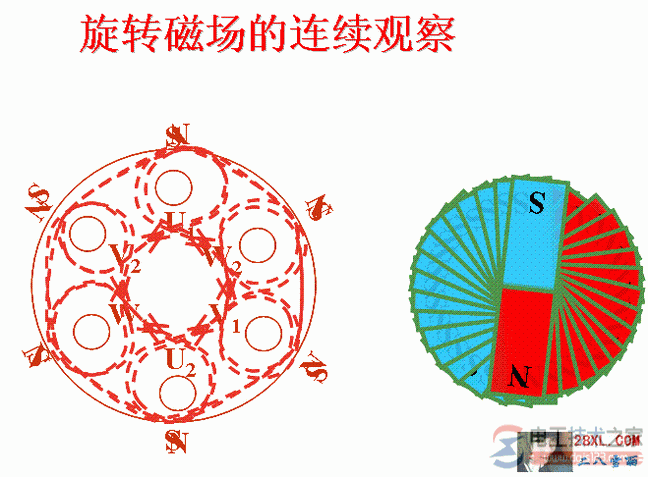

如下圖：

附1，電磁振蕩的轉化成基本原理和功效

電磁振蕩能夠 運用稀土永磁磁場制成放射形，隨后運用機械設備的設備讓其轉動，造成電磁振蕩。

除此之外，lz很有可能想問的是電動機中的電磁振蕩吧。

交流電動機中有對稱性的繞阻，只需是2相或是兩相之上的對稱性繞阻進入和繞阻相數一樣的對稱性的電流量便會造成轉動的電磁場，實際的測算要先精準定位一個相的軸，隨后依據這一軸所屬的室內空間界定此外的2個軸的室內空間視角，這個是室內空間中的界定。

這一界定好后，各自把這個好多個對稱性繞阻進入溝通交流對稱性的電流量，還要依據時間的依次，界定另一個軸，時間線。

時間線和室內空間軸都需要采用三角函數，這兩個三角函數乘積后運用積化和差能夠 算出去，磁勢的力度不容易在轉變，并且這一磁勢在室內空間中的視角會伴隨著時間的轉變而轉變。

更實際的優化算法電機學中講的很清晰，請參考溝通交流電機繞組那一章節目錄中的內容。

附2，電磁振蕩的造成基本原理

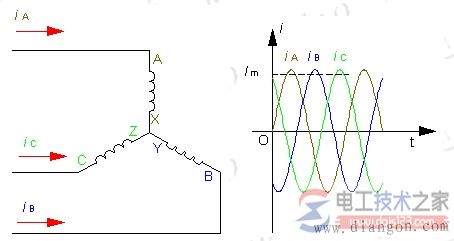

電機定子三相繞阻進入三相交流電(星型連接 )，電源電路如圖所示1所顯示，波型如圖2所顯示。

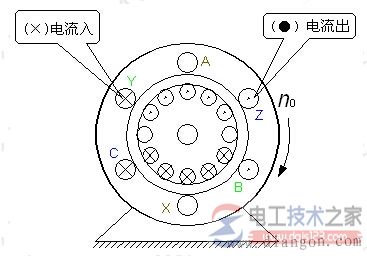

要求：如圖所示3所顯示。
：“＋”→始端注入，尾部排出。
：“●”→始端注入，尾部排出。

圖1       圖2

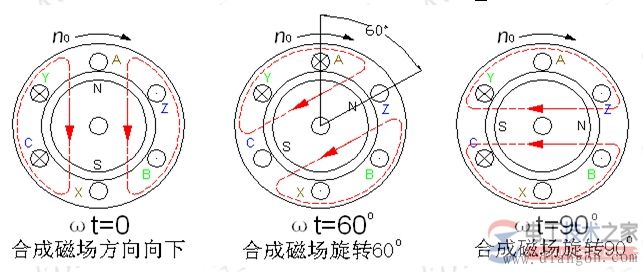

三相電流生成電磁場的遍布狀況，如圖4 所顯示，波型如圖所示5所顯示。

圖5

圖3

圖4

得知：三相電流造成的生成電磁場是一轉動的電磁場，即：一個電流量周期時間，電磁振蕩在室內空間掉轉360°。

附3，三相異步電機電機造成電磁振蕩的基本原理

單相異步電機造成脈振感生電動勢。三相異步電機中的轉動感生電動勢，是三個脈振感生電動勢生成的結果。-- 電工技術世家

兩圖上的鮮紅色矢量素材是t1和t2時刻三個脈振感生電動勢的生成矢量素材。即隨意時刻ABC三相的脈振感生電動勢生成是幅度值固定不動的矢量素材，隨時間不一樣，相位差持續轉變。

將一相繞阻抽象性為一個集中化繞阻(如圖所示僅有一匝電磁線圈)，用室內空間矢量素材表示法，圖上藍、綠、藍紫色分別是ABC三相脈振感生電動勢在t時刻的幅度值和室內空間部位(脈振感生電動勢室內空間部位不會改變，幅度值=Fm*coswt)，鮮紅色是三者生成(生成感生電動勢幅度值不會改變，相位差隨時間轉變)。生成矢量素材一直發生在電流量較大 的那一相繞阻(電流量以A-B-C次序先后做到較大 ，則生成矢量素材也按此零線火線轉動)。

生成感生電動勢的轉速比便是同歩轉速比=60*開關電源頻率/極多數。

單相異步電機造成脈振感生電動勢。

附4，三相異步電機的電磁振蕩是怎樣產生的？

三相異步電機的電機定子變壓器鐵芯中置放三相構造完全一致的繞阻U、V、W，各相繞阻在室內空間上互差120°電視角，如下圖所顯示，向這三相繞阻進入對稱性的三相交流電，如圖所示(c)所顯示。下邊大家以兩方面電機為例子表明電流量在不一樣時刻時，電磁場在室內空間的部位。

下面的圖所顯示，假定電流量的瞬時值為發動機正時是以各繞阻的始端注入，(用〇正中間加個×表明)，尾端排出(用“⊙”表明)，當電流量為負數時，在此反過來。

在ωt=0的一瞬間，iu=0，iv為負數，iw為恰逢，如圖所示所顯示，則V相電壓從V2流到，V1排出，而W相電壓從W1流到，W2排出。運用安培右手定則能夠 明確ωt=0一瞬間由三相電流所造成的生成磁場方向，如圖所示①所顯示。由此可見這時候的生成電磁場是一對磁場，磁場方向與縱中心線方位為一致，上方法北極圈，下邊是南極洲。

在ωt=π/2時，歷經了四分之一周期時間，iu由零變成最高值，電流量由始端U1注入，尾端U2排出；iv仍為負數，U相電壓方位與(1)時一樣；iw也變成負數，W相電壓由W1排出，W2注入，其生成磁場方向如圖所示②所顯示，由此可見磁場方向早已較ωt=0時按順時針掉轉90°。

運用一樣的統計分析方法可繪制ωt=π,ωt=2/3*π,ωt=2π時的生成電磁場，各自如圖所示③ ④ ⑤ 所顯示，由圖上可顯著地看得出磁場的方向逐漸按順時針轉動，總共掉轉360°，即轉動了一周

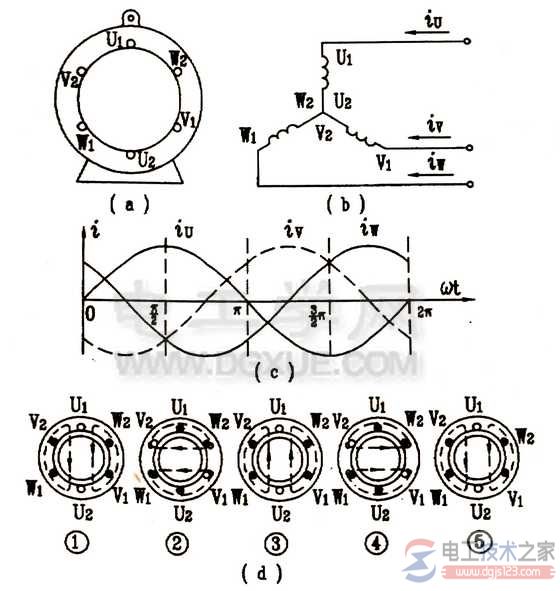

(a)簡單化的三相繞阻布局圖
(b)按星型聯接的三相繞阻接入三相電源
(c)三相對稱性電流量波形圖
(d)兩方面繞阻的電磁振蕩

結果：在三相交流電主觀因素電機定子上布局有構造徹底相在室內空間部位各相距120度電視角的三相繞阻，各自連接三相對稱性交流電流，則在電機定子與電機轉子間所造成的生成電磁場是沿電機定子內圓轉動的，稱其為電磁振蕩。

附5，三相異步電機電機定子繞阻產生電磁振蕩的基本原理

1、基本原理：

三相繞阻依照排序一周，能夠 了解三個電磁線圈先后排序，每一個電磁線圈中間的視角是60度，三相電流先后擴大，能夠 了解為第一個電磁線圈通電，隨后第二個電磁線圈通電，再第三個線較通電，是否從一個電磁線圈到第二個電磁線圈，再到第三個電磁線圈，隨后再向反過來方位先后較大 ，等同于再次向同一方向轉動變成一周，不便是電磁振蕩了。

2、三項電機的構造

三相電機機殼包含電動機軸、軸承端蓋、滾動軸承蓋、接線端子及吊鉤等構件。

電動機軸：生鐵或鑄鋼件鑄造成形，它的功效是維護和固定不動三相電機的電機定子繞阻。

中、中小型三相電機的電動機軸也有2個軸承端蓋支撐著電機轉子，它是三相電機機械系統的關鍵構成部分。

一般，電動機軸的表面規定排熱特性好，因此一般都鑄有散熱器。

軸承端蓋：用生鐵或鑄鋼件鑄造成形，它的功效是把電機轉子固定不動在電機定子內壁管理中心，使電機轉子可以在電機定子中勻稱地轉動。

滾動軸承蓋：也是生鐵或鑄鋼件鑄造成形的，它的功效是固定不動電機轉子，使電機轉子不可以徑向挪動，此外起儲放潤滑脂和維護軸承的作用。

接線端子：一般是用生鐵鑄造，其功效是維護和固定不動繞阻的變壓器接地線接線端子。

吊鉤：一般是用鑄鋼件生產制造，安裝在電動機軸的上方，用于吊裝、搬抬三相電機。
