VMX系列可以由內部程序控制計時器和時鐘控制器TCC自動控制?？删幊炭刂贫〞r(shí)器可以單獨使用，也可以與時鐘控制器TCC（F032至F039）一起使用。時鐘控制器需要一個程序計時器來提供停止命令?？梢栽跔顟B(tài)顯示中查看設置值。

F030=程序計時器選擇

初始設置=0（禁用）；調整范圍=0,1,2。

F030=1:最短計時器

在此模式下，VMX在發出啟動命令后達到其最大速度時開始計時，并且計時值在F031處。如果減小到[0000]，則即使起動觸點未斷開或未發出停止命令，軟起動器也會停止。

您可以在時間到時發送停止命令時重置計時器。時鐘控制器TCC（F032）可以自動復位。

如果在計時時間到期之前發生停止，電源故障或故障跳閘，則程序計時器將存儲計數值，并在重新啟動后繼續計數。

當負載需要運行到一定的最短時間時，使用此功能。

例如，即使關閉電源，水泵也需要最少的工作時間才能復位。攪拌機需要一定的時間來添加成分。風扇應繼續運轉，直到停止儲能后達到設定的時間為止。

對于:2線路系統，它在斷電或跳閘復位后會自動啟動，并需要警告指示。對于三線系統，需要啟動命令來啟動電動機。

最小時間計時器示例:水泵應運轉1/2小時。如果井中的水位在1/2小時內下降，則必須將其停止。水位恢復后，必須重新啟動才能完成。剩余時間。請參閱圖2-15-30。

要在水位恢復后重設剩余的工作時間，請將F030設置為[0001]，將電動機運行所需的時間F031設置為[0030]（分鐘），并將F032設置為[ 0000]確保已完成。要允許其他控制系統，請?jiān)谛枰獣r(shí)發出啟動命令以啟動。

如果將其與其他功能一起使用，請注意:當與F028（自動重啟延遲）一起使用時，F(xiàn)028定時器到期，并且最小時間定時器在重啟后繼續計數。如果您使用的是三線系統，則即使在F028計時結束后，也需要保留啟動信號或再次發送啟動命令。

當與F049-F050（鎖定保護功能）一起使用時，即使設置允許重新啟動和啟動，最短時間計時器也將繼續計時。如果您使用的是三線系統，則即使在F028計時結束后，也需要保留啟動信號或再次發送啟動命令。

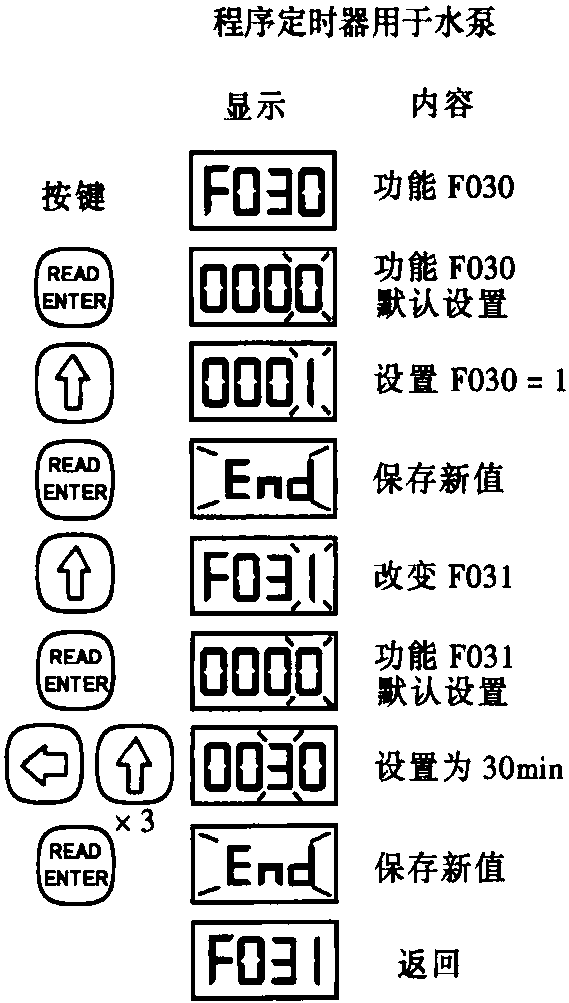

圖2-15-30水泵程序定時設置步驟

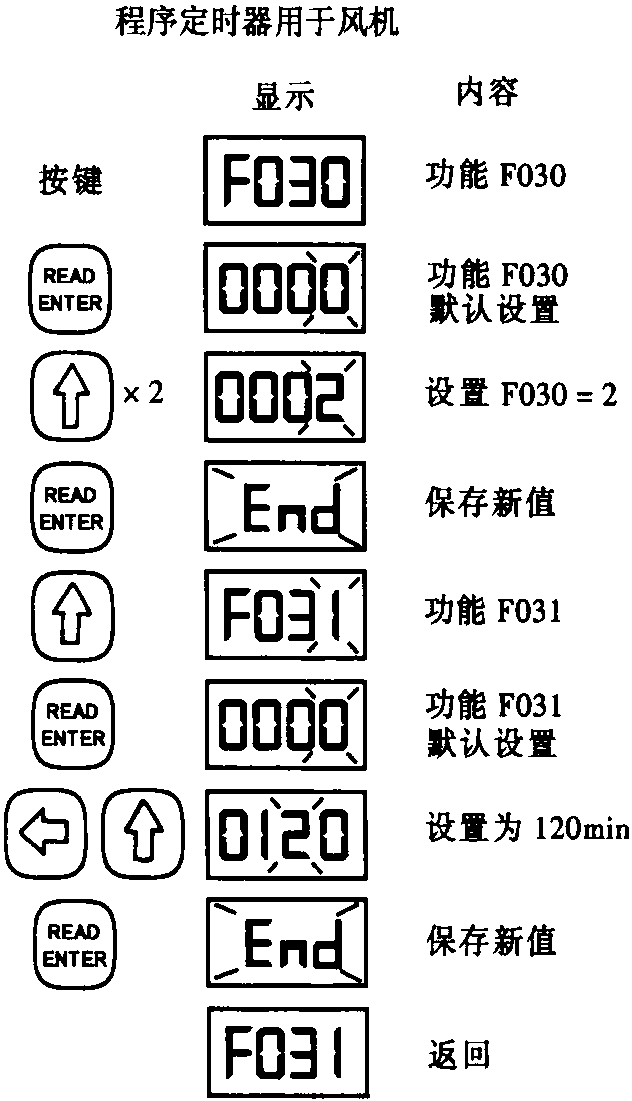

圖2-15-31風扇程序定時設置步驟

使用軟停止功能時，減速時間（F027）包含在最短計時時間中。

F030=2個最大計時器

在此模式下，VMX在發出啟動命令后開始計時，如果沒有停止命令，則在F031=[0000]時自動停止。每當發出停止命令（或斷開2線制觸點）時，軟起動器都會停止。通過發出停止命令可以重置最大時間計時器，如果有TCC（F032）控制，則可以自動重置最大時間計時器。停電和跳閘與停止命令和重置相同。該功能可以確保電動機的運行時間不超過設定的最大時間。

例如，潛水泵的浮動開關故障可能會損壞設備。間歇運行的設備的電機不能連續運行。如果忽略節能，它們可能會意外打開或?qū)е聜溆迷O(shè)備出現故障。

例如，最大時間計時器為:超市迷在午餐時間和深夜?fàn)I業時會浪費能量。請參閱圖2-15-31。

通過將F032設置為最大時間計時器[0002]，可以防止它在不關閉的情況下繼續運行。

將F031設置為[0120]分鐘，這是啟動后自動關機的最長時間。

確保將F032設置為[0000]，以便另一個控制系統可以發出啟動命令，以便可以在需要時啟動。

使用此設置，可以隨時啟動軟起動器，但操作時間不得超過2小時。如果在2小時內關閉，則計時時間將重置，下次啟動時，計時將持續2個小時。

注意對于: 2線制系統，重新啟動電源后需要啟動命令（打開和關閉）進行復位。 F031=程序計時器值

初始設置=1，調整范圍=1至9999s。

此功能使您可以設置程序控制計時器的設置時間。當該值減小到0時，任務將被執行并自動重置。

注意如果在:電動機運行期間更改F030或F031，則在重新啟動之前將不執行新的設置值。 F032=時鐘控制器

初始設置=0，調整范圍=1至8。

此功能用于選擇24小時/7天時鐘控制器（TCC）操作模式。 F032設置TCC啟動的天數。

主體設置如下。

F032=1:每周一次，每天一次。

F032=2:每周每?jī)商煲淮巍?

F032=3:每周每3天一次。

F032=4:每周每4天一次。

F032=5:每周每5天一次。

F032=6:每周每6天一次。

F032=7:每周每7天一次。

F032=8:單個啟動時間，無周期。它可用于測試或設置自動退出功能，該功能在人離開后不再重復。

F032=0:程序計時器僅用于從外部輸入的啟動命令，并且通過此設置，可以由TCC控制程序控制計時器的操作。

F033=事件1的開始時間

初始設置=關閉，調節范圍=00∶00至23:59或關閉。

此功能用于選擇TCC事件1的啟動時間，當電動機通過事件1啟動時，它將根據F030和F031的設置進行操作。

F034=事件2的開始時間，類似于事件1。

F035=事件3的開始時間，類似于事件1。

F036=事件4的開始時間，類似于事件1。

F037=事件5的開始時間，類似于事件1。

F038=事件6的開始時間，類似于事件1。

F039=事件7的開始時間類似于事件1。

有關程序定時設置功能，請參見表2-15-25。

:開始事件彼此獨立，可以任意設置。

表2-15-25程序時間設置表

Fn＃設置功能類型功能描述開始停止停止重置F030程序時序

設備模式

0禁用程序計時器（默認）——-1最小執行時間啟動命令

或TCC

旅行，旅行

時間

或停止命令

時間到了。 +

停止命令

2最大執行時間啟動命令

或TCC

時間到了。

停下汽車或關閉電源

F031程序計時

設備值

運行時的間隔值

F030

調整范圍: 1至9999min

— F030

更改參數

F03224h/

7天

時鐘控制器

0啟動命令時更改啟動命令F030

更改參數時

F030

更改參數

1每天運行一次時鐘控制，然后啟動

命令

訂單已完成

F030更改

更改參數

編程

更改

時 2每隔1天執行一次3每隔2天執行一次4每隔3天執行一次5每隔4天執行一次6每隔5天執行一次7每隔6天執行一次8除重復以外的單獨的開始事件新的開始命令F033事件＃1開始時間事件＃1開始時間F032=1-8更改編程設置

F034事件＃2開始時間事件＃2開始時間F035事件＃3開始時間事件＃3開始時間F036事件＃4開始時間事件＃4開始時間F037事件＃5開始時間事件＃5開始時間F038事件＃6開始時間事件＃6開始時間F039事件＃7開始時間事件＃7開始時間

當程序控制計時器F030設置為最短時間計時器時。

例如，一個水泵應該在每個下午5:30開始工作1/2小時。如果在此1/2小時內水位較低，則軟起動器將在水位恢復后完成剩余時間。

將F030=[0001]設置為最短時間計時器，以便電動機可以完成最短工作時間的任務。將F031設置為[0030]分鐘，最短工作時間設置為30分鐘，將F032設置為[0002]。每次進行2天的設置時，我都可以制造馬達。如果將F033設置為[17.30]，則電動機將每2天17:30自動啟動。

如果需要以7:00PM重新啟動泵，請將F034設置為[19.00]。如果還需要啟動6:00am，則還要更改其他未使用的時間設置，例如將F038設置為[06.00]。如果需要每天運行泵，請將F032設置為[0001]。

注釋:如果編程的時間在設置的時間自動開始，則會在下次啟動時應用。

例如，如果將5:35PM編程為在5:30PM自動啟動，則5:30PM將在后天自動啟動。
